FCE Schwarz

FCE ist ein sehr flexibler, vielfältig einsetzbarer Schutzschlauch aus galvanisiertem Stahl mit einem PVC Mantel. Der FCE Typ wird im hochwertigen Apparate- und Maschinenbau verwendet, wo eine hohe Flexibilität, mit mittlerer bis hoher mechanischer Eigenschaft gefordert wird. In Kombination mit den IP 65 oder IP 68 dichten AnacondaAnaconda is the brand name of our flexible conduits and matching Anaconda fittings. The Anaconda conduits are available in a wide variety of materials, diameters and can be with or without cover. More Compact Verschraubungen, kann eine flüssigkeitsdichte Verbindung erreicht werden. Der FCE Typ wird in handlichen Kartonrollen geliefert (ist eine Kombination von einem Karton mit Metallkern).

Ask a question

Download PDF

Matching fittings

Konstruktion
Wendelgewickelter, galvanisierter Stahlschlauch, mit dünnem gewelltem Mantel aus PVC. Der FCE-Typ ist im Vergleich zum FCD aus dickerem, hochwertigerem Stahlband hergestellt.
Temperaturbereich
-20 °C till +80 °C
Farbe
Black
Druckfestigkeit
4 (1250N)
Schlagfestigkeit
4 (6J)
Zugfestigkeit
4 (1000N)
Schutzklasse
IP 67
Cover
PVC

NW	Durchmesser		Biegeradius		Standard Verpackung		Klein Verpackung		Holzrolle		Gewicht
	innen	außen	Statisch	Dynamisch	Meter	Artikel Nr.	Meter	Artikel Nr.	Meter	Artikel Nr.	(Kg/m)
	(mm)	(mm)	(mm)	(mm)
10	7	10	30	40	25	371.010.2	-	-	50	371.010.5	0,1
12	10	14	37	50	25	371.012.2	-	-	50	371.012.5	0,18
16	13	17	45	60	25	371.016.2	10	371.016.1	50	371.016.5	0,23
20	17	21,5	55	80	25	371.020.2	10	371.020.1	50	371.020.5	0,3
25	21,2	26	70	100	25	371.025.2	10	371.025.1	50	371.025.5	0,39
32	28,1	34	95	125	25	371.032.2	10	371.032.1	-		0,52
40	37,7	45	115	160	25	371.040.2	10	371.040.1	-		0,75
50	48,4	56	135	190	25	371.050.2	10	371.050.1	-		1,1

Matching fittings

Endkappe / Erdungshülse, Messing-vernickelt
End cap for SLI-CAP

ISO gerade Verschraubung, feste Ausführung, Aussengewinde, Messing-vernickelt
ISO Straight Fixed for FCD/FCE

ISO gerade Verschraubung, drehbare Ausführung, Aussengewinde, Messing-vernickelt
ISO Straight Swivel for FCD/FCE

ISO gerade Verschraubung, feste Ausführung, Innengewinde, Messing-vernickelt
ISO Straight Fixed Female for FCD/FCE

Pg gerade Verschraubung, feste Ausführung, Aussengewinde, Messing-vernickelt
Pg Straight Fixed for FCD/FCE

Gerade Verschraubung, Kastenanschluss, Messing-vernickelt
Box connector for FCD/FCE

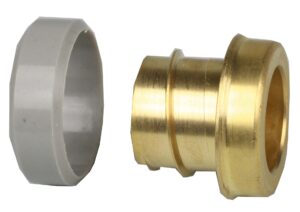

Einschraubset, Einschraubhülse und Druckring Messing-vernickelt, mit NBR-Gummi Dichtung, zur Kombination mit Multiflex Typ FCE / FCD
Connection set for FCD/FCE

ISO gerade Compact Verschraubung, Aussengewinde, Messing-vernickelt (einschl. Einschraubset)
ISO Straight Compact for FCD/FCE

ISO 90° Compact Verschraubung, Aussengewinde, Messing-vernickelt (einschl. Einschraubset
ISO 90° Compact for FCD/FCE

ISO gerade Kabel-Schlauch-Verschraubung, Compact, zweifach Dichtung nach EN45545-2, HL1 / HL2 / HL3, Tabel R22 und R23 (einschl. Einschraubset)
ISO Cable-hose Compact for FCD/FCE

ISO drehbare, gerade Verschraubung, Aussengewinde, Messing-vernickelt (einschl. Einschraubset

ISO 90° Drehbare Verschraubung, Aussengewinde, Messing-vernickelt (einschl. Einschraubset)
ISO 90° Swivel Compact for FCD/FCE

Pg gerade Compact Verschraubung, Aussengewinde, Messing-vernickelt (einschl. Einschraubset)
Pg Straight Compact for FCD/FCE

Pg 90° Compact Verschraubung, Aussengewinde, Messing-vernickelt (einschl. Einschraubset)
Pg 90° Compact for FCD/FCE

NPT gerade Compact Verschraubung, Aussengewinde, Messing-vernickelt (einschl. Einschraubset)
NPT Straight Compact for FCD/FCE

NPT 90° Compact Verschraubung, Aussengewinde, Messing-vernickelt (einschl. Einschraubset)
NPT 90° Compact for FCD/FCE

NPT 90° Drehbare Verschraubung, Aussengewinde, Messing-vernickelt (einschl. Einschraubset)
NPT 90° Swivel Compact for FCD/FCE

Schlauchverbinder gerade Compact, Messing-vernickelt (einschl. Einschraubset)
Conduit Connector for FCD/FCE

ISO gerade Compact Verschraubung, Aussengewinde, Messing-vernickelt, (einschl. Einschraubset)
ISO Straight Compact for FCD/FCE

ISO drehbare, gerade Verschraubung, Aussengewinde, Messing-vernickelt, IP 65 / IP 67 (einschl. Einschraubset)
ISO Straight Swivel Compact for FCD/FCE

ISO 90° Compact Verschraubung, Aussengewinde, Messing-vernickelt (einschl. Einschraubset)
ISO 90° Compact for FCD/FCE

ISO gerade Kabel-Schlauch-Verschraubung, Compact, zweifach Dichtung nach EN45545-2, HL1 / HL2 / HL3, Tabel R22 und R23 (einschl. Einschraubset)
ISO Cable-hose Compact for FCD/FCE
