UIG

Der UIG Typ wird hauptsächlich in einer mechan. kritischen Umgebung verwendet, z.B. im Maschinenbau, Stahlwerke, ebenso im Transportsystemebau und in der Alarmtechnik. Der UIG schützt besonders gut die Kabel gegen Metallspäne, Vandalismus und Nagetiere.

Ask a question

Download PDF

Matching fittings

Konstruktion
“Agraff“ gewickelter galvanisierter Stahlschlauch.
Temperaturbereich
-55 °C till +300 °C
Farbe
Metal
Druckfestigkeit
5 (4000N)
Schlagfestigkeit
4 (6J)
Zugfestigkeit
4 (1000N)
Schutzklasse
IP 40

NW	Durchmesser		Biegeradius		Standard Verpackung		Klein Verpackung		Holzrolle		Gewicht
	innen	außen	Statisch	Dynamisch	Meter	Artikel Nr.	Meter	Artikel Nr.	Meter	Artikel Nr.	(Kg/m)
	(mm)	(mm)	(mm)	(mm)
5/16"	9,5	12,5	50	60	30	515.010.0	-	-	-	-	0,12
3/8"	13	16	65	80	30	515.012.0	-	-	-	-	0,2
1/2"	17	21	75	100	30	515.016.0	-	-	-	-	0,3
3/4"	22	26	90	125	30	515.022.0	-	-	-	-	0,4
1"	26	30	120	160	30	515.025.0	-	-	-	-	0,47
1.1/4"	34	39	175	220	30	515.034.0	-	-	-	-	0,67
1.1/2"	40,3	44,4	230	280	15	515.040.0	-	-	-	-	0,73
2"	51,6	55,7	285	340	15	515.050.0	-	-	-	-	1,6
2.1/2"	63,3	67,4	350	400	7,5	515.063.0	-	-	-	-	1,9
3	78,4	84,2	430	600	7,5	515.075.0	-	-	-	-	2,4
4	102,1	108	490	700	7,5	515.099.0	-	-	-	-	3,1

Matching fittings

Einschraubset, Messing-vernickelt, zur Kombination mit Multiflex Typ UIG und UI
Connection set for UI/UIG

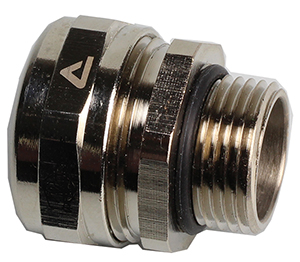

ISO gerade Compact Verschraubung, Aussengewinde, Messing-vernickelt (einschl. Einschraubset)
ISO Straight Compact for UI/UIG

ISO drehbare, gerade Verschraubung, Aussengewinde, Messing-vernickelt (einschl. Einschraubset)
ISO Straight Swivel for UI/IUG

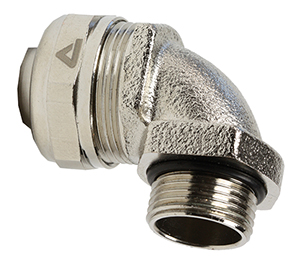

ISO 90° Verschraubung, Aussengewinde, Messing-vernickelt (einschl. Einschraubset)
ISO 90° Compact for UI/UIG

ISO drehbare, 90° Verschraubung, Aussengewinde, Messing-vernickelt (einschl. Einschraubset)
ISO 90° Swivel Compact for UI/UIG

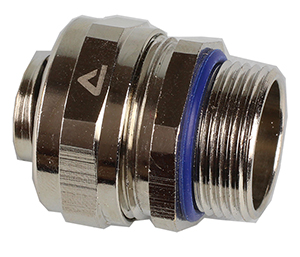

Pg gerade Compact Verschraubung, Aussengewinde, Messing-vernickelt (einschl. Einschraubset)
Pg Straight Compact for UI/UIG

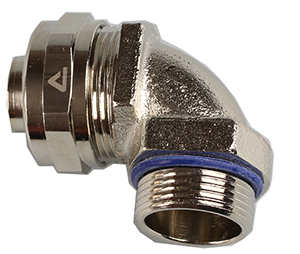

Pg 90° Verschraubung, Aussengewinde, Messing-vernickelt (einschl. Einschraubset)
Pg 90° Compact for UI/UIG

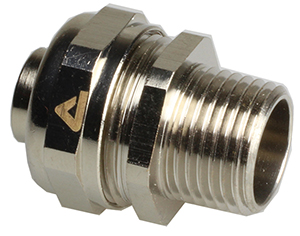

NPT gerade Compact Verschraubung, Aussengewinde, Messing-vernickelt (einschl. Einschraubset
NPT Straight Compact for UI/UIG

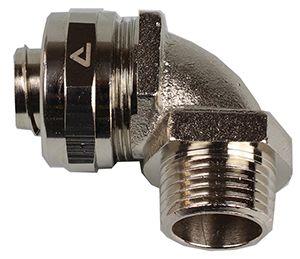

NPT 90° Verschraubung, Aussengewinde, Messing-vernickelt (einschl. Einschraubset)
NPT 90° Compact for UI/UIG

Schlauchverbinder gerade Compact, Messing-vernickelt (einschl. Einschraubset)
Conduit connector for UI/UIG

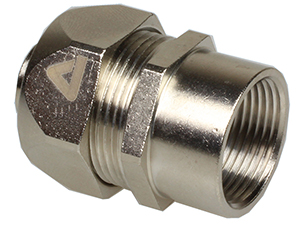

ISO gerade Verschraubung, Innengewinde, Messing-vernickelt (einschl. Einschraubset)
ISO Straight Female for UI/UIG

Pg gerade Verschraubung, Innengewinde, Messing-vernickelt (einschl. Einschraubset)
Pg Straight Female for UI/UIG

NPT gerade Verschraubung, Innengewinde, Messing-vernickelt (einschl. Einschraubset)
NPT Straight Female for UI/UIG

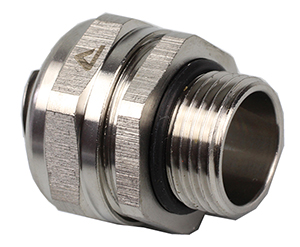

ISO gerade Compact Verschraubung, Aussengewinde, Edelstahl AISI-304 (V2A) (einschl. Einschraubset)
ISO Straight Compact for UI

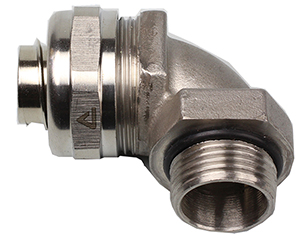

ISO 90° Compact Verschraubung, Aussengewinde, Edelstahl AISI-304 (einschl. Einschraubset
ISO 90° Compact for UI

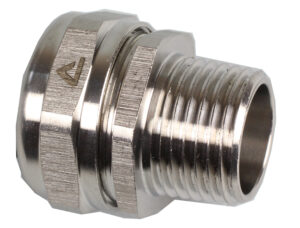

NPT gerade Compact Verschraubung, Aussengewinde, Edelstahl AISI-304 (einschl. Einschraubset)
NPT Straight Compact for UI

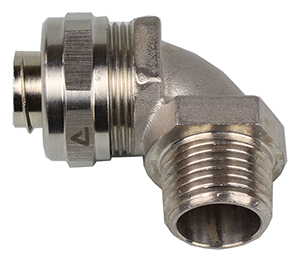

NPT 90° Compact Verschraubung, Aussengewinde, Edelstahl AISI-304 (einschl. Einschraubset)
NPT 90° Compact for UI
